Systemy oddymiania

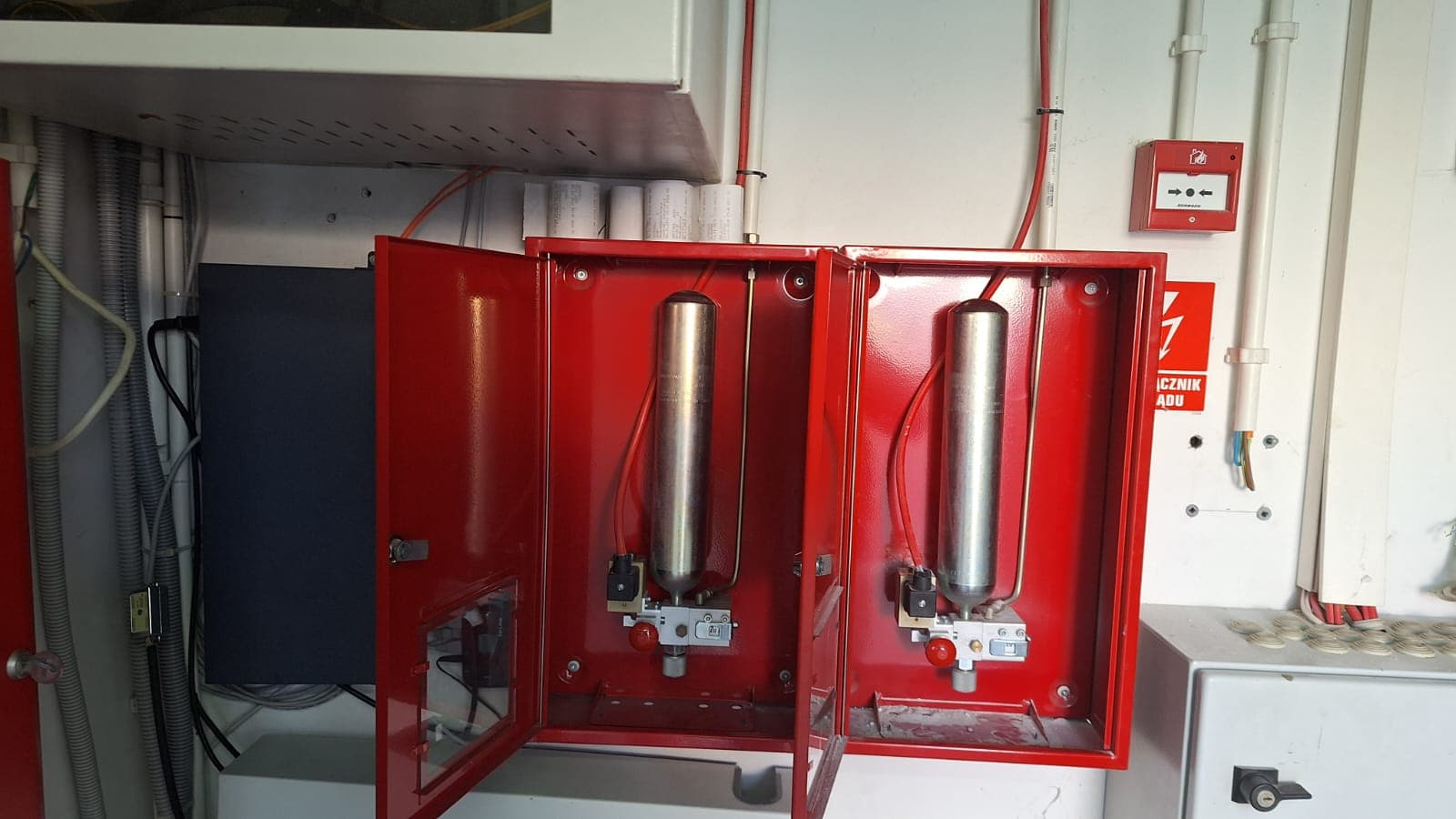

Pneumatyczny system oddymiania CO
System ten opiera się na energii kinetycznej gazu CO₂ zgromadzonego w nabojach pod ciśnieniem około 30 bar.
Cechy produktu
- •Pneumatyczny system oddymiania CO₂ odgrywa kluczową rolę w zapewnieniu bezpieczeństwa pożarowego w budynkach, gdzie liczy się automatyczna, szybka i niezawodna reakcja na zagrożenie.
- •Naboje mają masę od 20 do 500 g.
- •Dzięki prostej, mechanicznej zasadzie działania, czas reakcji jest minimalny – co znacząco zwiększa skuteczność oddymiania i bezpieczeństwo użytkowników obiektu.
Szczegóły produktu
Elementy systemu
Nabój CO₂ może być zamontowany w:
- termowyzwalaczu, umieszczonym bezpośrednio na klapie oddymiającej (dla automatycznego działania),
- skrzynce alarmowej, jeśli system działa w trybie ręcznym.
Zasada działania systemu automatycznego
Klapy oddymiające otwierają się dzięki termowyzwalaczowi z bezpiecznikiem topikowym, umieszczonemu na podstawie klapy.
- W momencie pożaru, gdy temperatura osiągnie 68–72°C (topik czerwony) lub 88–93°C (topik zielony), topik pęka,
- iglica przebija nabój CO₂,
- gaz pod ciśnieniem trafia do siłownika pneumatycznego,
- siłownik wypycha tłoczysko, co powoduje otwarcie klapy oddymiającej.
Ręczne sterowanie systemem pneumatycznym
I system – skrzynka „pilot” + skrzynka „właściwa”
Stosowany do jednoczesnego otwarcia wielu klap.
- Użytkownik aktywuje system przyciskiem lub dźwignią w skrzynce „pilota”.
- Nabój CO₂ (20–40 g) w „pilocie” zostaje przebity, gaz trafia do skrzynki „właściwej”.
- Tam uwalniane są większe naboje (300–500 g), które dostarczają gaz do klap – następuje ich otwarcie.
II system – tylko skrzynka „właściwa”
Umożliwia otwarcie jednej lub kilku klap.
- Użytkownik aktywuje system bezpośrednio w skrzynce „właściwej”.
- Iglica przebija nabój CO₂ (300–500 g), który otwiera wybrane klapy przez instalację pneumatyczną.
Integracja z centralą pożarową (CSP)
Skrzynki alarmowe mogą być wyposażone w elektrozawór zasilany napięciem 24V (pobór prądu ok. 300 mA).
- Elektrozawór umożliwia zdalne uruchomienie systemu przez centralę pożarową (CSP),
- po otrzymaniu sygnału z czujki dymu lub przycisku alarmowego, system zostaje automatycznie aktywowany.
Pneumatyczny a elektryczny system oddymiania
Brak potrzeby zasilania elektrycznego – pneumatyczny system CO₂ działa niezależnie od sieci energetycznej, co czyni go wyjątkowo niezawodnym podczas awarii.
Wysoka skuteczność – mechanizm działania oparty na sprężonym CO₂ działa natychmiastowo.
Odporność na warunki atmosferyczne – idealny do zastosowań zewnętrznych.
Zastosowanie systemu CO₂
Pneumatyczne systemy oddymiania stosuje się w:
- halach produkcyjnych,
- magazynach i centrach logistycznych,
- budynkach przemysłowych,
gdzie kluczowa jest szybka, niezależna reakcja na pożar.
W przypadku dużych obiektów system umożliwia jednoczesne otwarcie wielu klap – co jest niezbędne do skutecznego oddymienia dużej kubatury.
