Klapy dymowe punktowe

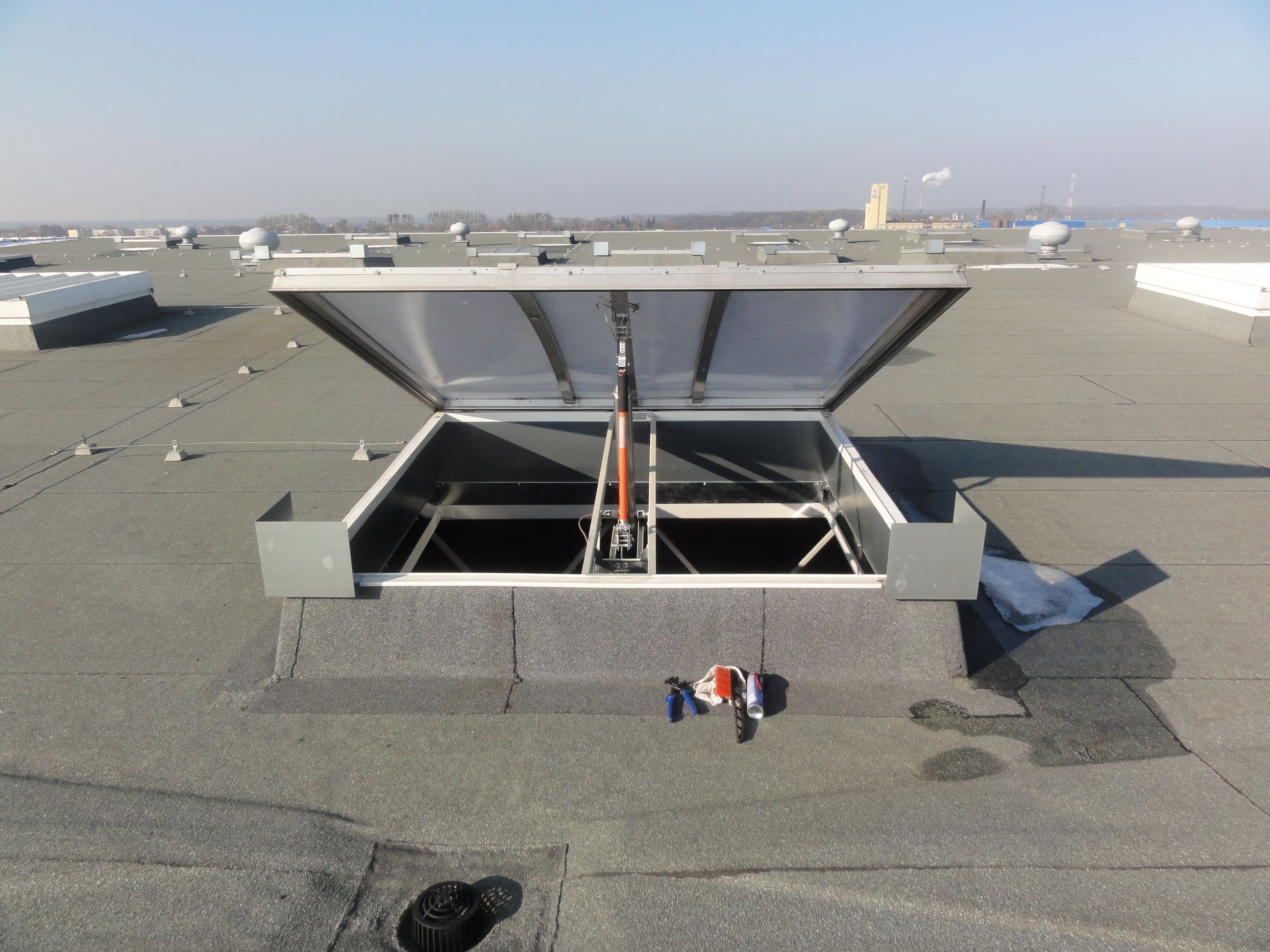

Klapy dymowe punktowe – skuteczna ochrona i naturalne doświetlenie

Klapy dymowe punktowe, znane również jako wolnostojące, są jednym z najczęściej stosowanych rozwiązań w nowoczesnych systemach oddymiania. Zapewniają skuteczne usuwanie dymu i ciepła w przypadku pożaru, a jednocześnie umożliwiają naturalne doświetlenie pomieszczeń.

Rodzaje klap dymowych punktowych

W naszej ofercie znajdą Państwo klapy dymowe w dwóch wariantach konstrukcyjnych:

• Jednoskrzydłowe – skrzydło klapy otwierane jest jednym siłownikiem do kąta 140°.
• Dwuskrzydłowe – dwa symetryczne skrzydła otwierane osobnymi siłownikami do kąta 90° każde.

Ze względu na kształt wyróżniamy klapy:

• kwadratowe
• prostokątne

Pokrycia klap dymowych

Dostępne są dwa główne typy pokryć:

Poliwęglan komorowy:

• grubości: 10, 16, 20, 25, 32, 40 mm
• zapewnia wysoką przepuszczalność światła i doskonałe parametry izolacyjne

Kopuły akrylowe PMMA:

• jednowarstwowe – 5,6 W/m²K
• dwuwarstwowe – 3,0 W/m²K
• trójwarstwowe – 2,2 W/m²K

Konstrukcja klap dymowych punktowych

Podstawy klap wykonywane są z:

1. Blachy stalowej ocynkowanej (grubość min. 1,25 mm) – z dodatkową izolacją z wełny mineralnej, styropianu lub innego materiału (min. 40 mm). Dostępne wersje: proste, skośne, prostoskośne (wysokości: 300, 350, 500, 750 mm).
2. Laminatu poliestrowego zbrojonego włóknem szklanym – z rdzeniem z pianki poliuretanowej (20–40 mm). Wersje: proste lub skośne, wysokości 300 lub 500 mm. Możliwość wykonania podstaw z dolnym kołnierzem dopasowanym do dachów z blachą falistą i trapezową.

Uwaga: W celu zapewnienia stabilnego montażu zaleca się stosowanie konstrukcji wsporczych na całym obwodzie podstawy.

Segment uchylny i uszczelnienie

Rama uchylna wykonana jest z profili aluminiowych i uszczelniona na całym obwodzie. Pokrycie może być wykonane z poliwęglanu komorowego (z taśmą zabezpieczającą otwarte komory) lub przykryte kopułą akrylową. Elementy łączone są za pomocą zawiasów ze stali nierdzewnej (2–5 szt., w zależności od rozmiaru).

Napęd – siłowniki do klap oddymiających

W zależności od potrzeb, klapy dymowe wyposażamy w:

• Siłowniki elektryczne 24 VDC – o wysuwie od 435 do 1545 mm.
• Siłowniki pneumatyczne – cylindryczne, o min. średnicy 32 mm, z wysuwem tłoczyska dostosowanym do wymiarów klapy.

Mechanizmy montowane są w stelażu nożycowym, a złączki kątowe umożliwiają łatwe podłączenie do instalacji pneumatycznej. Dodatkowe śruby oczkowe pozwalają na precyzyjne ustawienie i kompensację luzów.

Akcesoria zwiększające skuteczność oddymiania

• Owiewki aerodynamiczne – montowane w narożnikach podstawy po stronie przeciwnej do zawiasów
• Dysze kierunkowe – instalowane wewnątrz budynku, tuż pod otworem w stropie

Zastosowanie klap dymowych punktowych

Klapy dymowe punktowe znajdują zastosowanie w wielu typach obiektów:

• hale produkcyjne i magazynowe,
• centra handlowe,
• biurowce,
• budynki użyteczności publicznej.

Spełniają kluczową funkcję w systemach oddymiania, minimalizując ryzyko zadymienia dróg ewakuacyjnych, co znacząco podnosi poziom bezpieczeństwa w razie pożaru.

Zalety klap dymowych punktowych

• Bezpieczeństwo pożarowe – skuteczne odprowadzanie dymu i ciepła
• Funkcja doświetlenia – naturalne światło ogranicza potrzebę sztucznego oświetlenia
• Wysoka izolacyjność termiczna – dzięki odpowiednim pokryciom
• Uniwersalność – możliwość dopasowania do różnych typów dachów
• Opcjonalne wyposażenie – owiewki, dysze, różne typy napędu

Produkty dopasowane do Twoich potrzeb

Oferujemy możliwość wykonania klap dymowych na zamówienie – z uwzględnieniem indywidualnych wymagań klienta w zakresie:

• wymiarów,
• rodzaju pokrycia,
• typu podstawy,
• mechanizmu otwierania.
